游星式疲勞試驗機

游星式疲勞試驗機技術條件

一、適用范圍

電梯用鋼絲繩徑范圍，起重用鋼絲繩直徑范圍：φ6mm~φ18mm~φ32mm

二、主要功能

2.1同時進行2根鋼絲繩試驗。
2.2可通過氣缸裝置調節鋼絲繩張緊力、并保持恒定。2根鋼絲繩試驗的張力控制獨立，并在控制柜上獨立顯示。
2.3具有變頻調速功能。
2.4系統具有鋼絲繩破壞保護、系統過載保護及氣源壓力過低保護功能。
2.5可預設工作制,并自動運行
2.6具有面板顯示、控制功能，PLC人機界面

三、主要構成

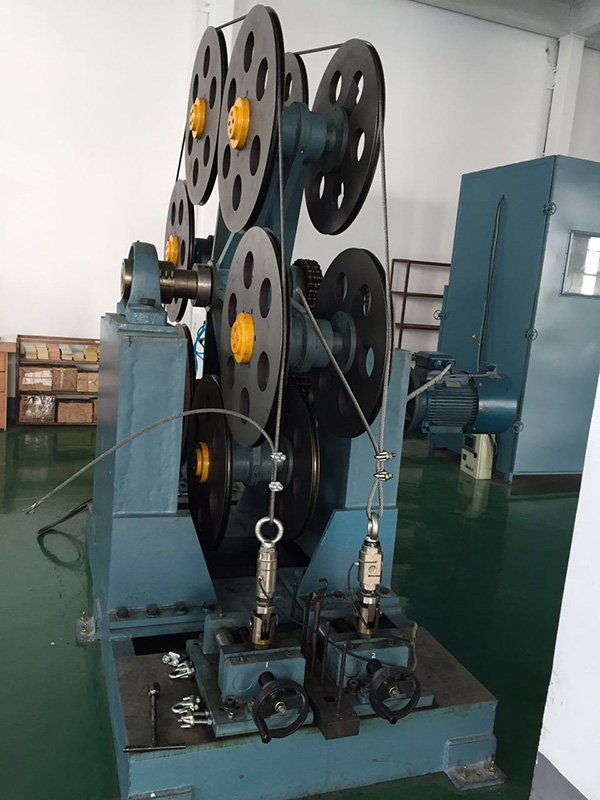

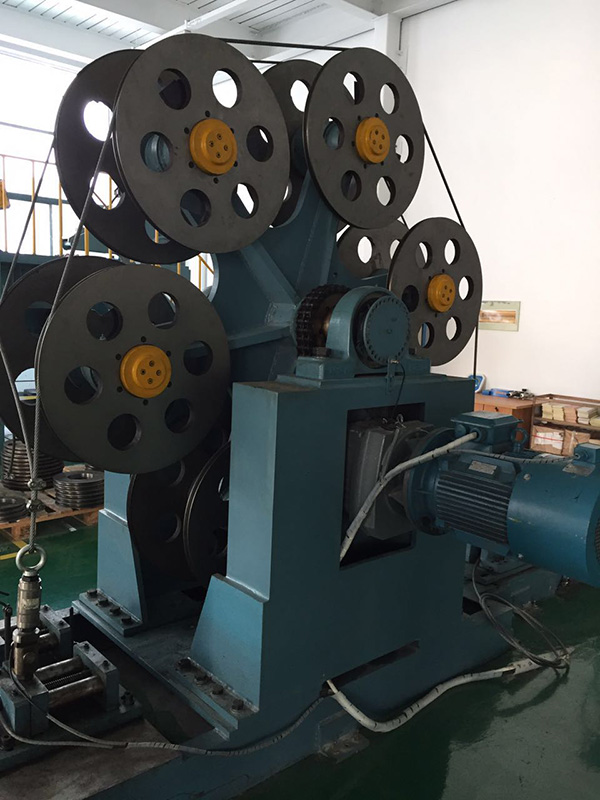

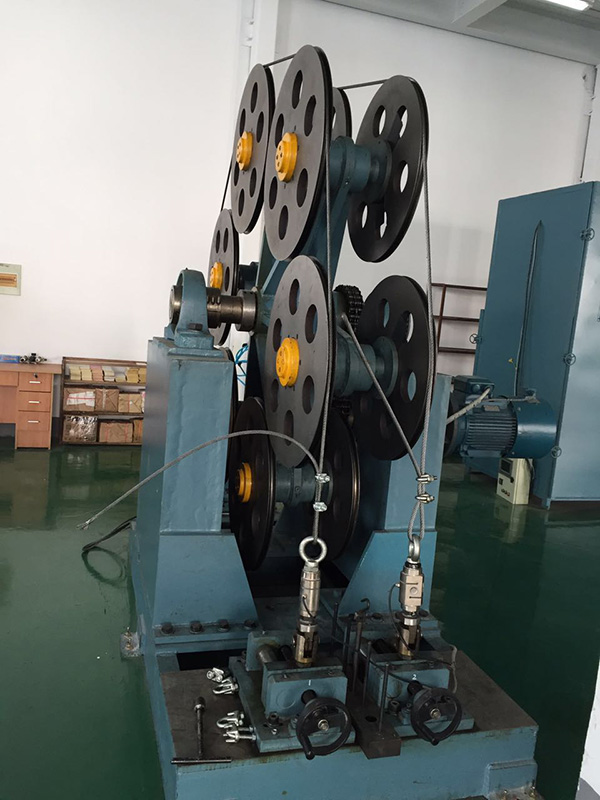

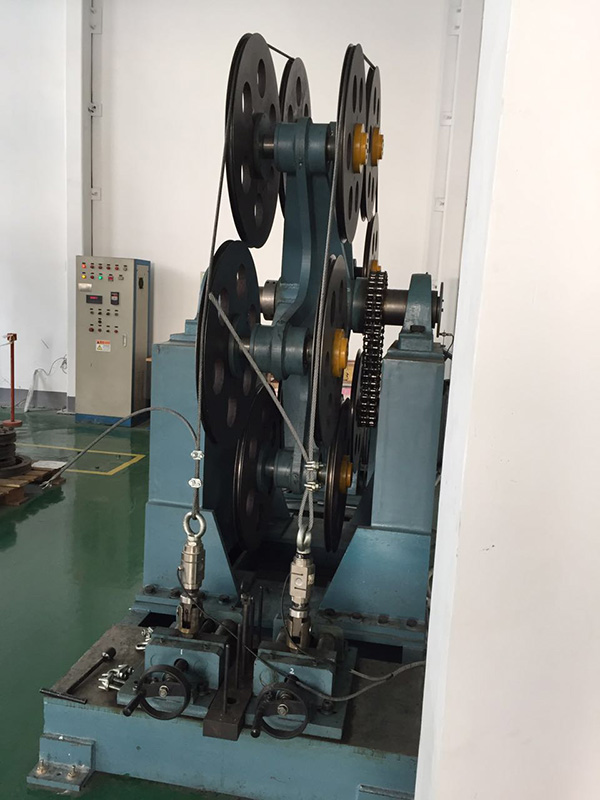

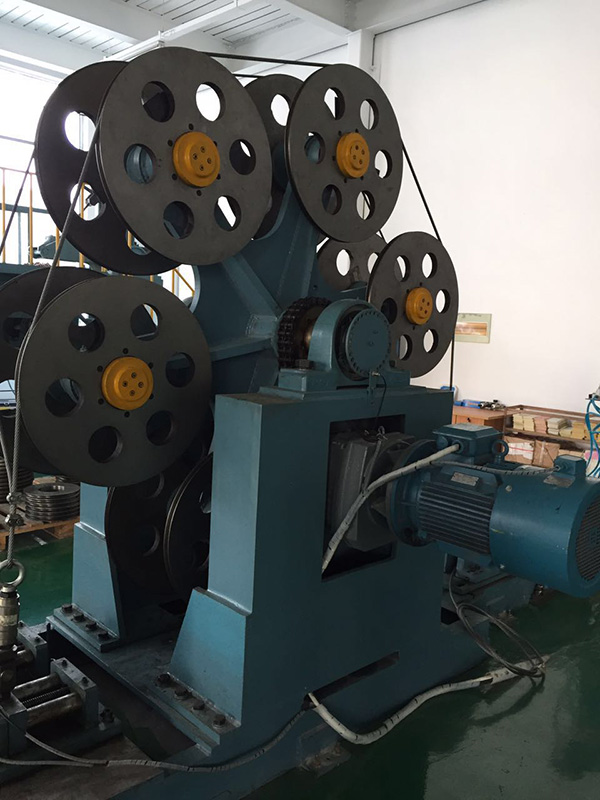

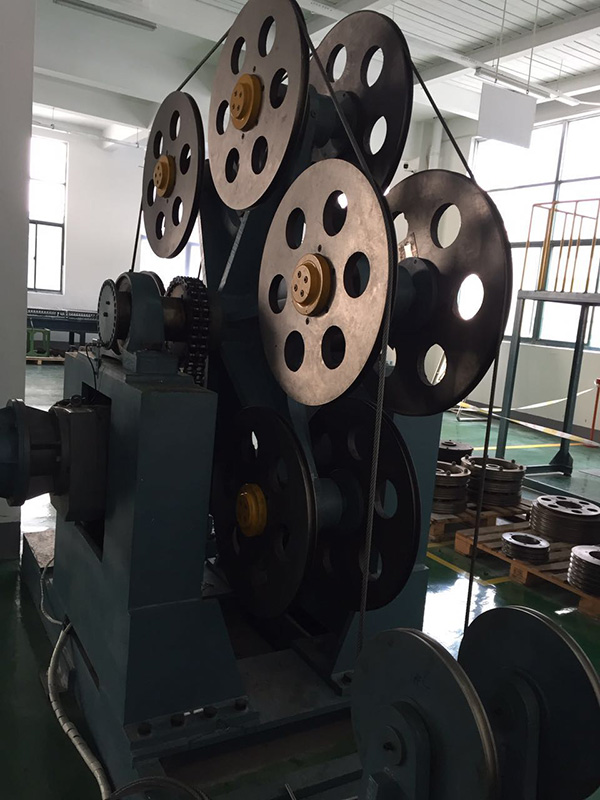

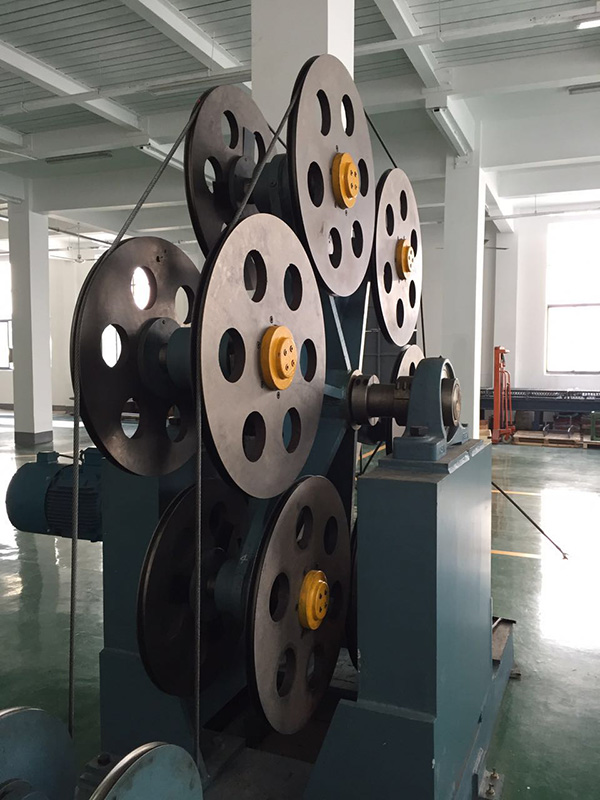

3.1機械系統：鋼絲繩固定式安裝,采用氣缸張緊鋼絲繩。在圓周上以行星式安裝曳引輪，圓周運行的線速度可調節?？砂惭b電梯起重專用試驗曳引輪進行鋼絲繩壽命試驗。

3.2電氣系統：PLC人機界面操作面板、變頻調速系統、試驗設置及計量、張緊力檢測系統等?？赏ㄟ^面板旋鈕調節運行速度，設置、顯示試驗次數及時間。示傳感器示值。電控柜按鍵及面極布局見附件1

3.3氣路系統

包括電磁閥、氣缸等系統。可調節鋼絲繩的張緊力。

3.4構成設備的重要部件，采用優質的品牌產品。

四、主要參數及配置

4.1鋼絲繩張緊力加載范圍:0?2940kg/條。

4.2轉速：0-35轉/min可調整，可正反轉。

4.3實驗輪：直徑可做到720mm（可根據客戶需要設計），便于更換不同尺寸的試驗輪。根據合同附帶試驗繩輪圖紙?zhí)峁?套試驗繩輪（12只）。

4.4變頻調速電機：電機功率7.5KW~11KW

4.5?PLC：西門子。

4.6變頻器：匯川品牌。

4.7氣動元件、氣缸：SMC品牌。

4.8?軸承：NSK

4.9?外形尺寸：4070*2520*1140mm。

安裝后，同一平面內6個游星輪的總平面度調整至0.5mm以內，鋼絲繩安裝軌跡在同一平面。
